型 号 |
输出电压 |
输出电流范围 |
输出功率 |
稳压精度 |
纹波及噪音 |
|
CLX-SE120-KV36 |
36V |
0-3.33A |
120W |
±5% |
100mVp-p |
外形尺寸：长×宽×高=256（±0.2）×51（±0.2）×29（±0.5）

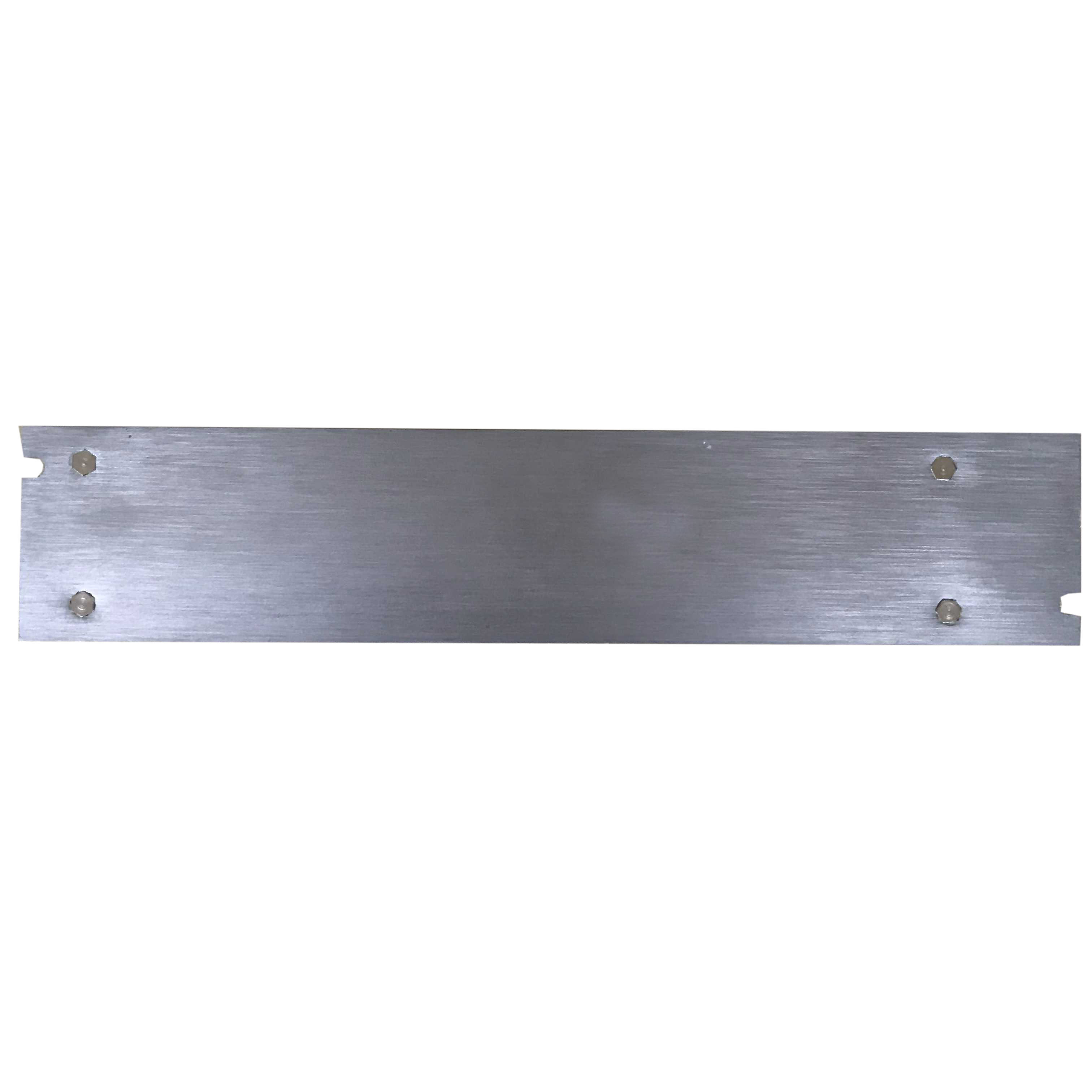

定位孔尺寸见下图
螺丝固定安装
|
序 号 |
项 目 |
技术指标 |
单 位 |
备 注 |
|
1 |
工作温度 |
-25～+55 |
℃ |
典型值25℃ |
|
2 |
相对湿度 |
10～90 |
% |
无冷凝 |
|
3 |
海拔高度 |
≤5000 |
m |
超过3000米以上，海拔高度每升高300米工作温度降低1℃ |
|
4 |
大气压力 |
70K～106K |
Pa |
|
|
5 |
散热方式 |
自然风冷 |
|
|
|
6 |
噪声 |
< 25 |
dB |
|
|
序 号 |
项 目 |
技术指标 |
单 位 |
备 注 |
|
1 |
储存温度 |
-40～+70 |
℃ |
电源不工作 |
|
2 |
储存湿度 |
10～90 |
% |
无冷凝 |
|
3 |
海拔高度 |
≤4000 |
m |
超过4000米以上，海拔高度每升高300米储存温度降低1℃ |
|
序 号 |
项 目 |
技术指标 |
备 注 |
|
1 |
高温工作 |
+55℃ |
电源正常工作,性能稳定 |
|
2 |
低温工作 |
-25℃ |
电源正常工作,性能稳定 |
|
3 |
高温存储 |
+70℃ |
常温恢复2小时以后,电源正常工作,性能稳定 |
|
4 |
低温存储 |
-40℃ |
常温恢复2小时以后,电源正常工作,性能稳定 |
|
5 |
振动 |
样品在三个互相垂直的方向上能经受5～500Hz的随机振动， 其中5～10Hz频率范围的加速度谱密度为10m2/s3， 10～200Hz频率范围的加速度谱密度为3 m2/s3，200～500Hz频率范围的加速度谱密度为1 m2/s3，每方向20分钟 |
外观不损毁，能正常工作 |
|
6 |
冲击 |
半正弦波，加速度为20G，脉冲宽度为11mS，X、Y、Z三个方向，各三次 |
外观不损毁，能正常工作 |
